Opis:
Ogólne zastosowanie – monitoring:
- nasypy
- tunele
- konstrukcje betonowe
- wały ziemne
- pale
- ściany szczelinowe
- głębokie wykopy
- mosty i wiadukty
Rodzaje:

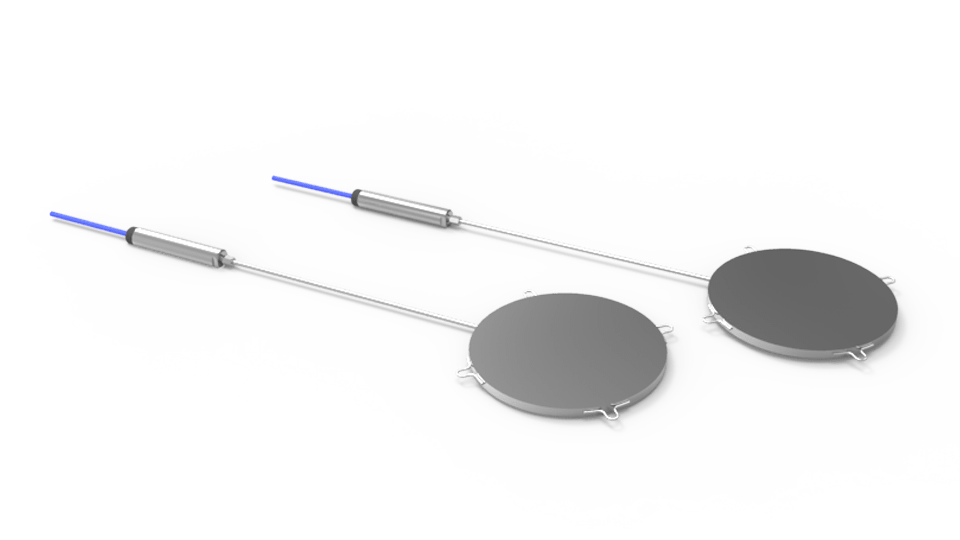

- Czujniki ciśnienia gruntu
Czujniki obciążenia gruntu stosowane są do monitorowania całkowitego ciśnienia gruntu w wałach ziemnych i nasypach lub pomiędzy konstrukcją a ścianą wykopu.
Ciśnienie przyłożone do płytki przekształcane jest na sygnał elektryczny, za pomocą przetwornika ciśnienia. Pomiar może być wykonywany ręcznie lub w sposób automatyczny (zdalny). - Hydrauliczne ogniwa obciążeniowe
Hydrauliczne czujniki ciśnienia zostały zaprojektowane do pomiaru naprężeń w masie betonowej lub pomiędzy konstrukcją betonową a ścianą wykopu. Poduszi wypełniane są olejem odpowietrzonym w warunach próżni, co gwarantuje maksymalną sztywność. Urządzenie rozprężające stosowane jest w celu zapewniania bliskiego kontaktu po związaniu. - Hydrauliczne czujniki obciążenia kotew

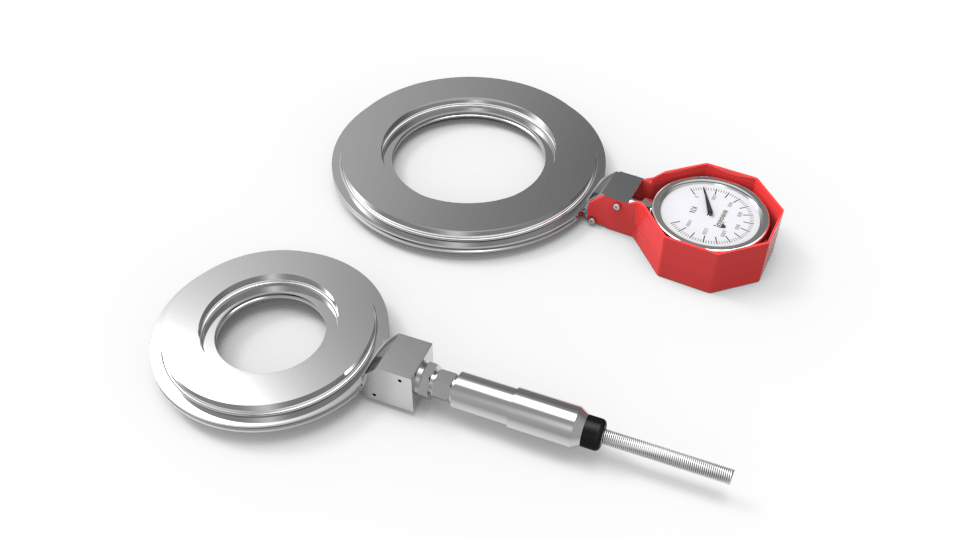

Hydrauliczne czujniki obciążenia wykorzystywane są do monitorowania kotew gruntowych, kotew skalnych i odciągów. Instrumenty wypełniane są olejem odpowietrzonym w warunkach próżni.
Obciążenie mierzone jest bezpośrednio w kN, za pomocą manometru z rurką Bourdona.
Dodatkowo istnieje możliwość wykonywania zdalnych pomiarów przez zamontowanie elektrycznego przetwornika ciśnienia. - Elektryczne czujniki obciążenia kotew
Elektryczne czujniki obciążenia kotew składają się z cylindrycznego korpusu wykonanego ze stali nierdzewnej, w którym zamontowano od 8 do 16 elektrycznych tensometrów tworzących pełny mostek. Konstrukcja czujnika minimalizuje wpływ działania obciążenia mimośrodowego. Aby zapewnić równomierny rozkład obciążenia na powierzchni instrumentu, należy zastosować podkładkę dystrubuujący. - Oporowe czujniki obciążeniowe

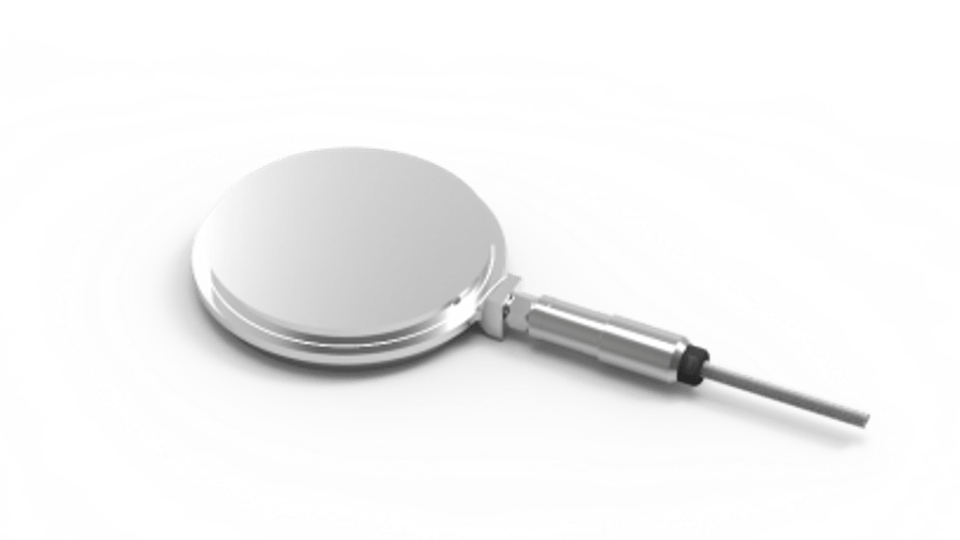

Ten model czujników obciążenia stosowany jest do monitorowania obciążeń w obudowach stalowych, palach i belkach. Są one zbudowane są z poduszki podłączonej z przetwornikiem ciśnienia. Instrumenty wypełniane są olejem odpowietrzonym w warunkach próżni. Dla równomiernego rozkładu obciążenia należy zastosować specjalną płytkę dystrybuującą. - Flat Jacks – akcesoria pomiarowe
Flat Jack składa się ze stalowej podkładki ciśnieniowej wypełnionej przepracowanym olejem, wyposażonej w dwie stalowe rurki, jedną do podłączenia pompy, a drugą do połączenia z inną podkładką lub do zamontowania przetwornika ciśnienia w celu długoterminowego monitorowania.
