Opis:
W 2018 firma EuroDrill wprowadziła na rynek nową linię uniwersalnych głowic RH-X. Dzięki zastosowaniu budowy modułowej, głowice z serii RH-X mogą występować jako głowice obrotowe, z lub bez wrzeciona pływającego oraz jako wiertarki udarowo-obrotowe. System budowy modułowej zapewnia łatwe przekształcenie głowicy obrotowej w wiertarkę udarowo-obrotową. Wymianie podlega wrzeciono, które zastępowane jest mechanizmem udarowym. W zależności od geologicznych warunków wiercenia możemy dobierać odpowiednie rozwiązanie. W wersji obrotowej głowica płuczkowa montowana jest powyżej przekładni, a w wersji udarowo-obrotowej poniżej. W ofercie pozostają małogabarytowe wiertarki typu HD 1001/2 i głowice RH 100/200.
Współczynnik X – 3 możliwe warianty konfiguracji z tą samą głowicą bazową
OBROTOWO
Z WRZECIONEM PŁYWAJĄCYM
OBROTOWO-UDAROWO
Opcja 1 Głowica obrotowa | Opcja 2 Głowica z wrzecionem pływającym | Opcja 3 Głowica obrotowo-udarowa |
Model | Masa [kg] | Obroty [min-1] | Moment obrotowy [Nm] | Udar: częstotliwość [min-1] / energia [ Nm] |
HD 1001 | 45-80 | 150 – 292 | 540 – 1060 | …3000 / …180 |
HD 1002 | 65-95 | 75 – 300 | 540 – 1080 | …3000 / …180 |

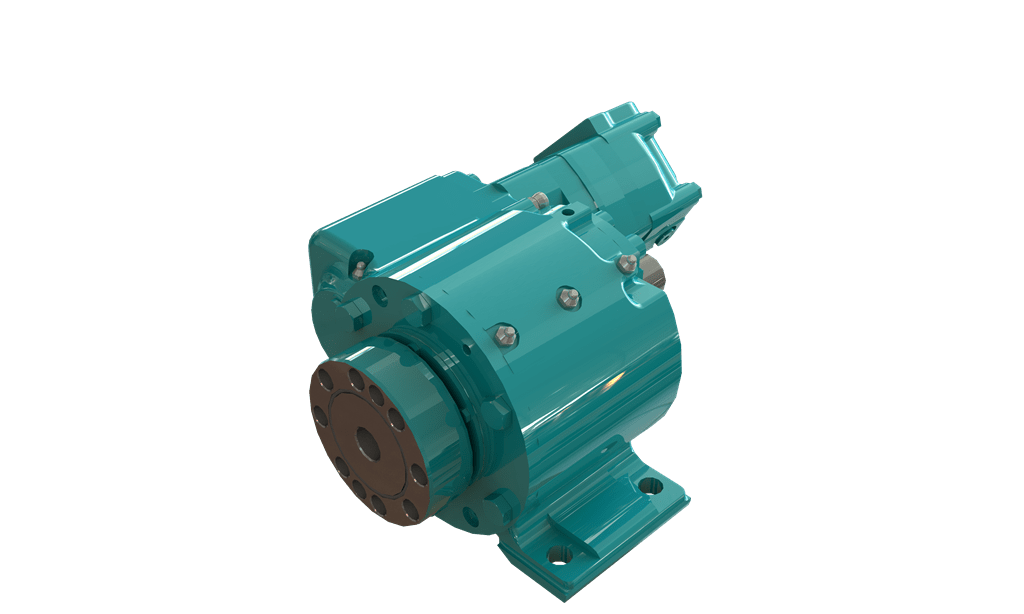

RH 100 | 45-80 | 150 – 292 | 540 – 1060 | – |
RH 200 | 65-95 | 113 – 440 | 540 – 2120 | – |
RH 3X | 95-165 | 96 – 270 | 880 – 2500 | …4500 / …320 |
RH 4X | 120-200 | 64 – 360 | 880 – 5000 | …4500 / …320 |
RH 5X | 160-350 | 86 – 174 | 2700 – 5500 | …2400 / …500 |

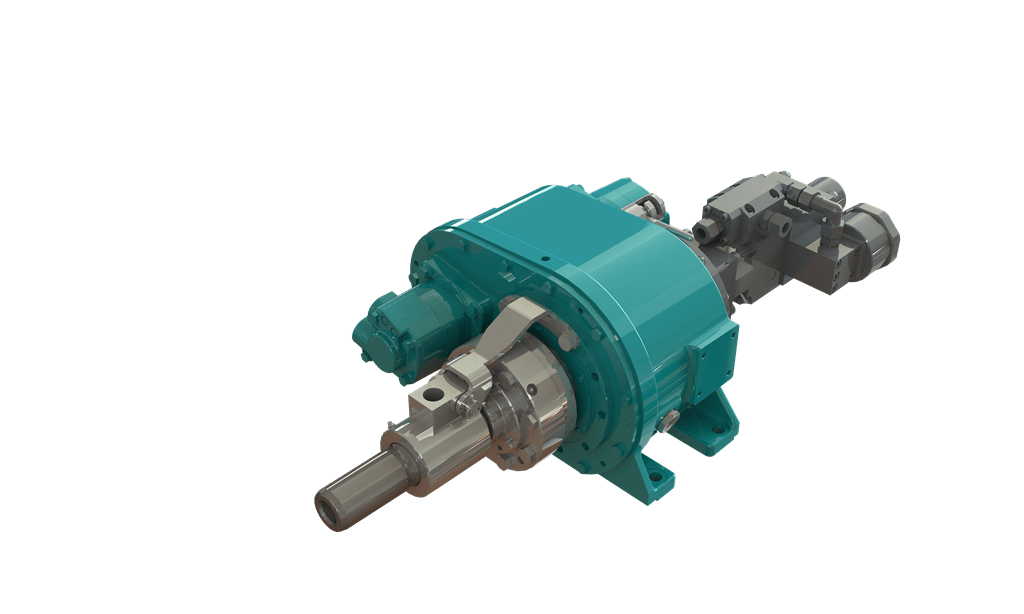

RH 6X | 180-305 | 53 – 750 | 640 – 6000 | …2500 / …320 |
RH 10X | 220-410 | 43 – 174 | 2700 – 11000 | …2400 / …500 |

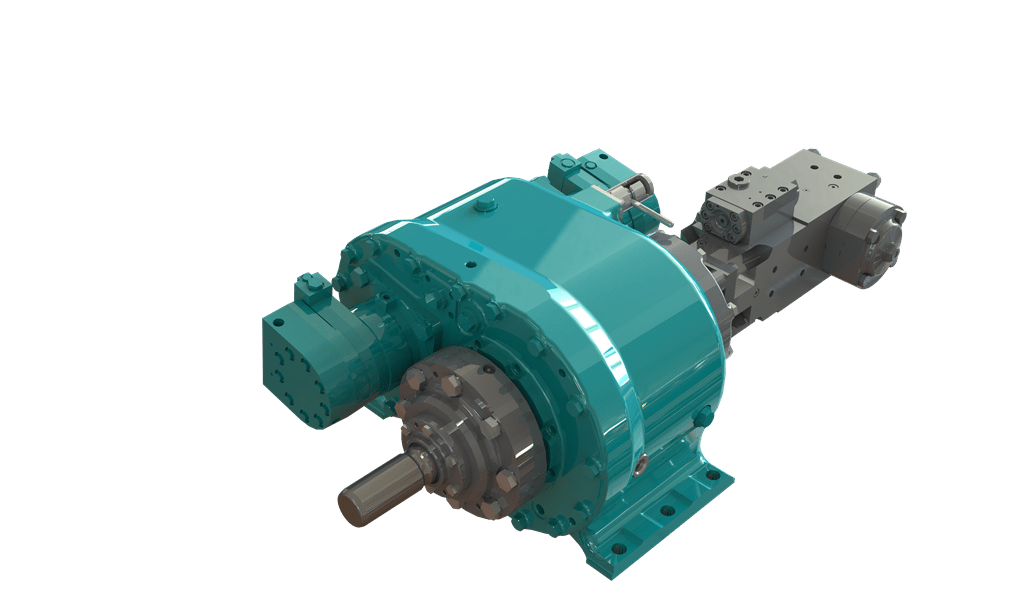

RH 15X | 350-530 | 51 – 1000 | 1500 – 14800 | …2400 / …500 |
RH 16X | 290-480 | 65 – 198 | 5300 – 16200 | …2400 / …600 |
RH 24X | 350-540 | 31 – 134 | 5600 – 15800 | …2300 / …650 |
RH 32X | 365-675 | 22 – 140 | 5400 – 32000 | …2300 / …650 |
RH 4300 | 680 | 31 – 134 | 11300 – 48000 | – |
